概述 overview

YBL-III三相氧化鋅避雷器測試儀用于氧化鋅[MOA] 泄漏電流的測量分析。主要是用于測量阻性電流，3～7次諧波電流，從而分析氧化鋅老化和受潮的程度。是檢測氧化鋅避雷器運行中的各項交流電氣參數的專用儀器，也可用于實驗室做出廠和驗收試驗?，F(xiàn)場帶電測試符合中華人民共和國電力行業標準《DL474.5—92現場絕緣試驗實施導則—避雷器試驗》的要術。

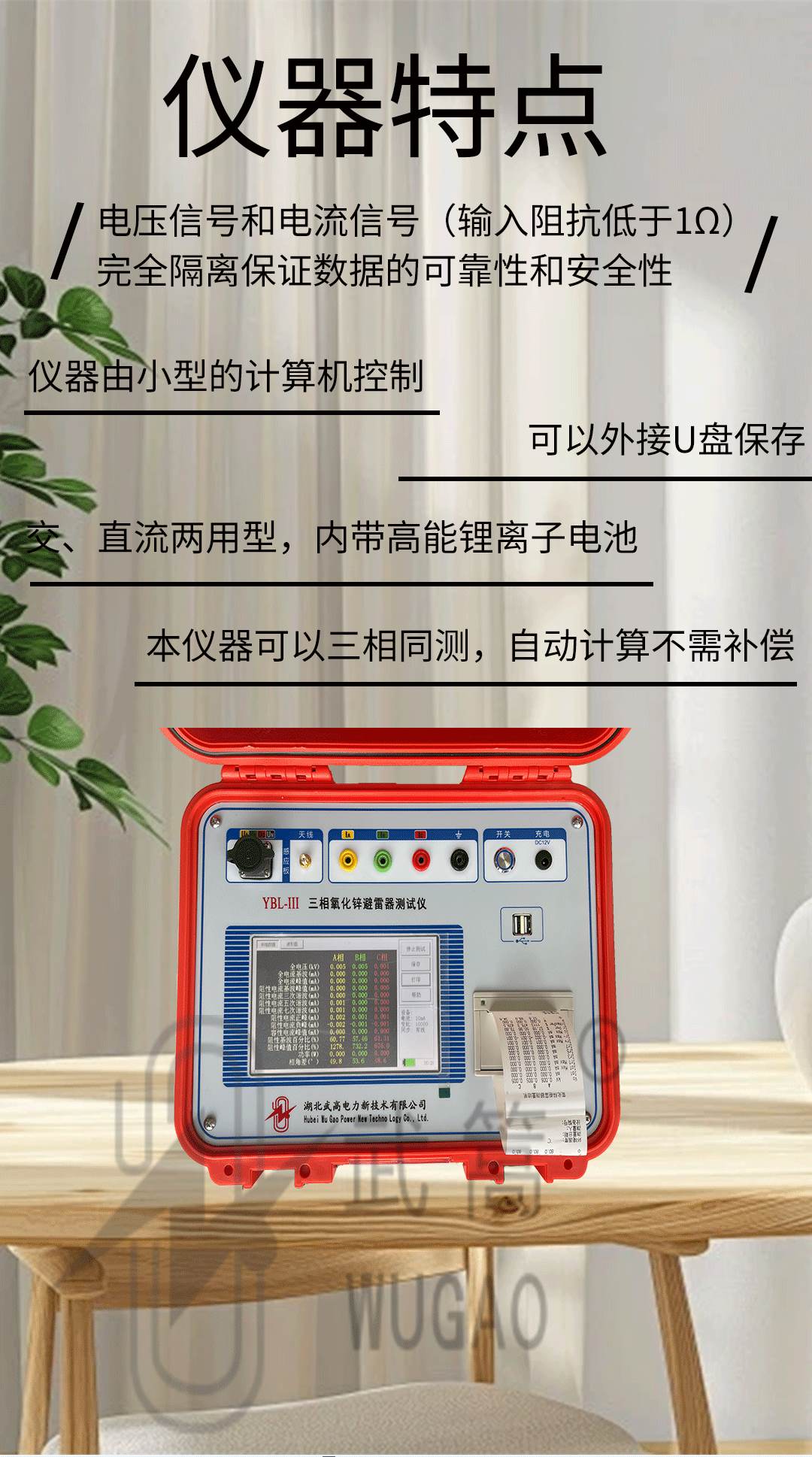

儀器特點 Instrument characteristics

1. 多種電壓基準信號取樣方式：

有線同步：從PT端計量繞組取信號，數字信號有線傳輸。

無線同步：從PT端計量繞組B相取信號，數字信號無線傳輸，省去電纜長距離連接。

感應板同步：不需要從PT端子取信號，從氧化鋅避雷器B相底座安裝感應板取電壓信號。

無電壓同步：不需要從PT端子取信號，采用軟件計算的方式找到電壓基準。

2. 電壓信號和電流信號（輸入阻抗低于1Ω）完全隔離保證數據的可靠性和安全性。

3．本儀器可以三相同測，自動計算不需補償。

4. 交、直流兩用型，內帶高能鋰離子電池，特別適合無電源場合。

5. 配套上位機軟件可以生存word報告，方便數據的管理和查詢；

6. 生存word報告可以直觀告訴你氧化鋅避雷器的好壞。

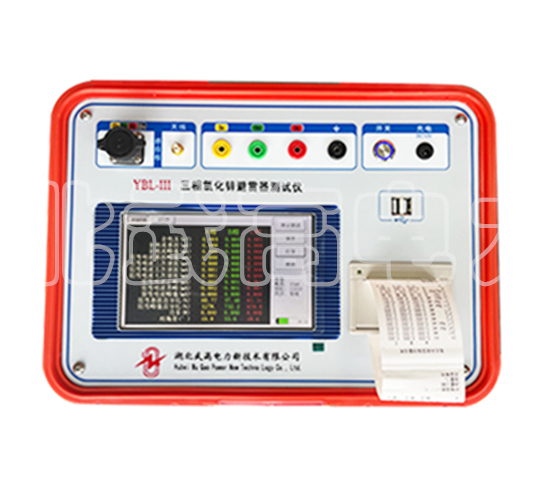

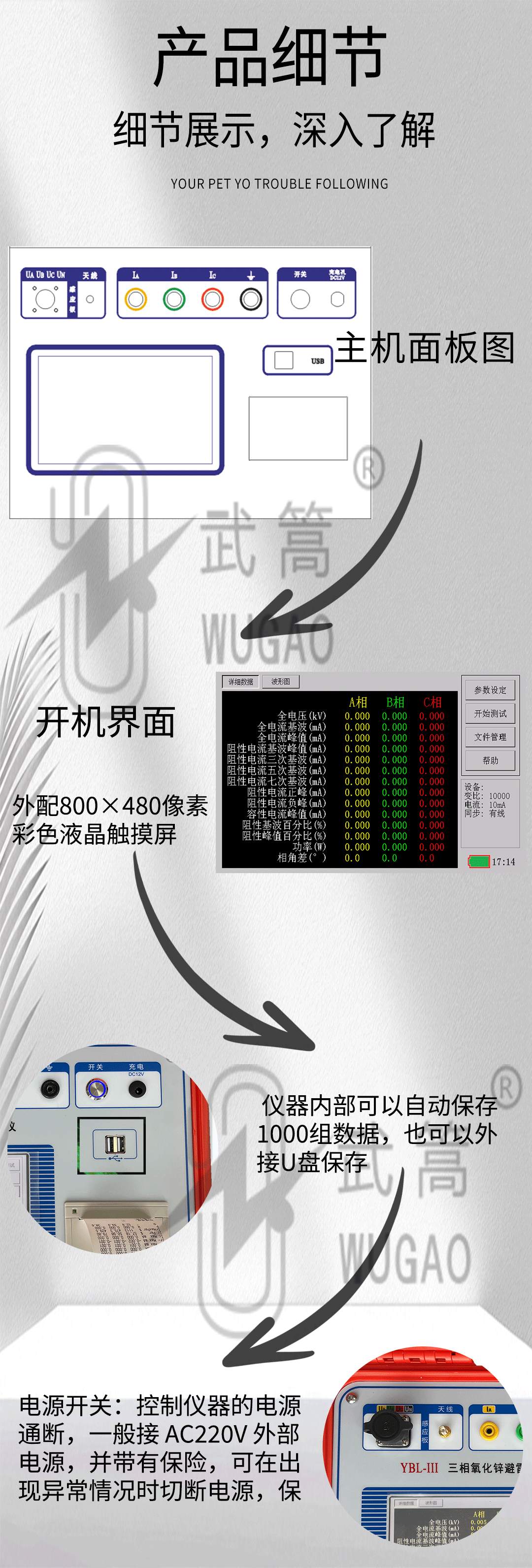

7. 儀器由小型的計算機控制，外配800×480彩色液晶觸摸屏,高速打印機，支持外掛鼠標，操作方便；

8. 儀器內部可以自動保存1000組數據，也可以外接U盤保存。

主要技術指標  Specification

參考電壓輸入范圍（峰值）： 20V-200V     (讀數2% + 5個字)

全泄漏電流測量范圍(峰值)：100uA-10mA   (讀數2% + 5個字)

阻性電流測量范圍(峰值)：100uA-10mA   (讀數5% + 5個字)（二次法不含相間干擾）

容性電流測量范圍(峰值)：100uA-10mA   (讀數5% + 5個字)

電流諧波測量準確度：±（讀數×10%+10uA）

電流通道輸入電阻： ≤2Ω

電場強度輸入范圍：  30kV/m~300kV/m，總諧波含量<30%

電場強度測量準確度：±（讀數×10%）

角度測量范圍：0·-360·

功耗： 4W

充電電源： DC12V

鋰電池容量：10000mAh

無線傳輸距離：400M

使用說明Instructions for use

☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；

☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；

☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；

☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；
